Jaringan Beda Kelas

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

JARINGAN BEDA KELAS

Disusun Oleh Karmielinda Nabila

Sri Handayani           NIM: 064001500020

Namira Judia W        NIM: 064001600002

Puspa Ayu Savira     NIM: 065001600009

Karmielinda Nabila   NIM: 064001600021

Teknik Informatika

Fakultas Teknologi Industri

Universitas Trisakti

Jakarta – Indonesia

2019

I. Judul Praktikum

Jaringan Beda Kelas

II. Teori Singkat

Jaringan (network) adalah sebuah sistem operasi yang terdiri atas sejumlah komputer dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuam yang sama atau suatu jaringan kerja yang terdiri dari titik-titik (nodes) yang terhubung satu sama lain, dengan atau tanpa kabel.

Tujuan dari jaringan computer adalah agar informasi atau data yang dibawa pengirim (transmitter) dapat sampai kepada penerima (receiver) dengan tepat dan akurat.

Jaringan memungkinkan penggunanya dapat melakukan komunikasi satu sama lain dengan mudah dan manajemen sumber daya lebih efisien.

Jaringan membantu mempertahankan informasi agar tetap andal dan up-to-date dan membantu mempercepat proses berbagi data (data sharing).

III. Tujuan Praktikum

Untuk mengetahui jaringan beda kelas

IV.  LAB SET UP

Adapun yang diperlukan dalam melakukan praktikum ini adalah :

-      PC

-      Software Cisco Packet Tracer

V. Langkah-Langkah pengenalan hardware komputer

11. Buka Cisco Packet Tracer, lalu buat topologi seperti gambar dibawah ini.



22. Klik Router0 - Config - GigabitEthernet0/0. Isi IP Address 192.168.1.20, lalu Subnet Mask akan terisi dengan sendirinya.

33.  Setelah itu lanjut ke GigabitEthernet0/1. Isi IP Address 10.252.11.0, lalu Subnet Mask akan terisi dengan sendirinya. Lalu klik tanda X.

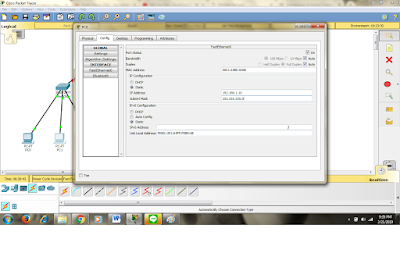

44. Setelah itu klik PC0. Pilih Config - FastEthernet0. Lalu isi IP Address 192.168.1.10 dan Subnet Mask akan terisi dengan sendirinya. Klik X.

  5.  Setelah itu klik PC1. Pilih Config - FastEthernet0. Lalu isi IP Address 192.168.1.11 dan Subnet Mask akan terisi dengan sendirinya. Klik X.

66. Setelah itu klik PC2. Pilih Config - FastEthernet0. Lalu isi IP Address 192.168.1.12 dan Subnet Mask akan terisi dengan sendirinya. Klik X.

77.  Setelah itu klik PC3. Pilih Config - FastEthernet0. Lalu isi IP Address 10.252.11.2 dan Subnet Mask akan terisi dengan sendirinya. Klik X.

88. Setelah itu klik PC4. Pilih Config - FastEthernet0. Lalu isi IP Address 10.252.11.3 dan Subnet Mask akan terisi dengan sendirinya. Klik X.

99. Setelah itu klik PC5. Pilih Config - FastEthernet0. Lalu isi IP Address 10.252.11.4 dan Subnet Mask akan terisi dengan sendirinya. Klik X.

110. Setelah itu klik tanda Pesan seperti yang ditunjukkan oleh gambar berikut ini.

111. Setelah diklik, klik PC3 dan PC5, bila berhasil akan muncul tulisan "Successful" dikolom kanan bawah seperti gambah dibawah ini.

112. Ulangin dengan PC0 dan PC5, bila berhasil akan muncul tulisan "Failed" dikolom kanan bawah seperti gambar dibawah ini.

VI. Kesimpulan

Dari praktikum Jaringan Beda Kelas ini, dapat kami simpulkan bahwa client dengan IP address yang berbeda dikonfigurasi switch, tidak dapat mengirimkan email atau status email akan failed. Sedangkan jika antar sesama client dalam satu alamat IP address yang sama pada switch, maka pengiriman email akan sukses.
